Kademeli Karbür Matkaplar

Kademeli karbür matkaplarla iki geometrinin tek operasyonda işlenmesi

Kademeli karbür matkaplar, tek takım üzerinde iki veya daha fazla çap/geometri taşıyarak bir deliğin farklı bölgelerini aynı operasyon içinde işlemek amacıyla kullanılır. Bu yaklaşım, önce delme sonra havşa/kademe oluşturma gibi ayrı takım operasyonlarını tek çevrimde birleştirebilir. Nachreiner’in solid karbür kademeli matkap ailesinde vida dişi ön deliklerine ve form kılavuzlarına yönelik 140° özel seriler bulunur.

Kademeli takımın temel avantajı çevrim süresini ve takım değişimini azaltmasıdır. Ancak takım ölçüsü standart bir spiral matkabın seçiminden daha uygulamaya özeldir: küçük çap, büyük çap, kademe uzunluğu, kademe açısı ve hedef diş geometrisi birlikte değerlendirilmelidir. Kademelerden biri aşındığında diğer geometrinin de proses yeterliliği etkilenebileceği için takım ömrü yalnızca ana delik çapına göre takip edilmemelidir.

Uygulamada dikkat edilmesi gerekenler

• Her iki çapın tolerans ve derinlik gereksinimini teknik resim üzerinden kontrol edin.
• Kademe geçişinin oluşturacağı pah/havşa geometrisini montaj parçasıyla birlikte değerlendirin.
• Kılavuz veya form kılavuzu öncesi kullanılacaksa üreticinin önerdiği çekirdek delik çapına göre seri seçin.
• Kademeli takımda yeniden bileme sonrası tüm fonksiyonel ölçülerin korunması gerekir.

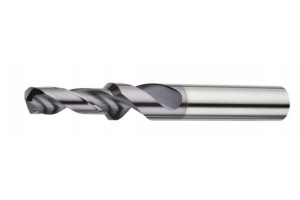

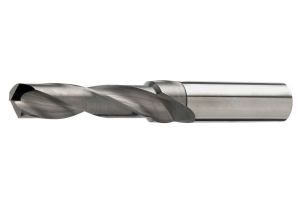

E.3686.1 ve E.3689.1 Nachreiner kademeli karbür matkap serilerini alt kategorilerde karşılaştırabilirsiniz.
